En complément de notre rapport exhaustif des configurations, lors d’une recette, d’un audit ou d’un dépannage et avec l’aide de notre outil logiciel unique*, nous vous proposons deux autres documents au format Microsoft Excel®.

Ces derniers sont complémentaires et utilisent les fichiers standard produits par l’outil logiciel CollectTool de Hirschmann™ ou avec l’aide du logiciel industrial Hivision®.

[box type=”tick”]Ces rapports vous permettent de compléter sans omission votre document interne de configuration avec des éléments d’inventaire comme les n° de série, version de firmware, état des dip switchs, état des alimentations, adresse mac,…

En outre, l’un des éléments vous procure un véritable gain de temps dans l’obtention de l’état réel de chaque port et, surtout dans la recherche des erreurs entre vos équipements terminaux et les switchs.
[/box]

[toggle_container keep_open=”false” initial_open=”1″]

[toggle title=”Rapport basé sur le SystemInfo”]

Ce rapport, outre un mini inventaire physique des équipements vous permet de connaître l’état réel de chaque port ainsi que les eventuelles erreurs qui s’y retrouvent. Le document est remis au format Microsoft Excel® et contient les éléments suivants :

[tab_container initial_open=”1″]

[tab title=”Onglet ‘System Info“]

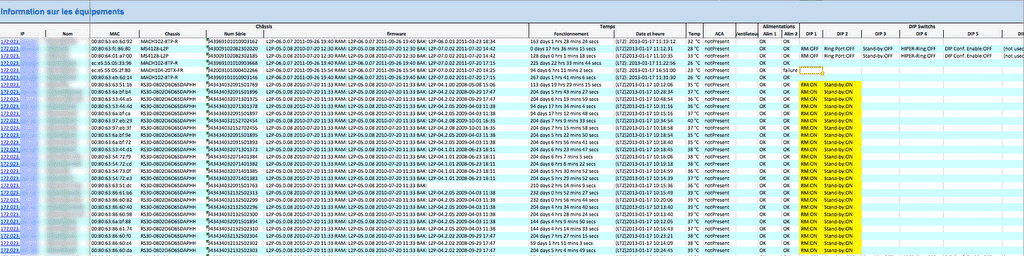

bandeau-SysInfoReport-1

  • Nom et IP
  • Adresse MAC
  • Référence complète de l’équipement pour en passer commande (ex: RS30-0802O6O6SDAPHH)
  • Numéro de série : pour la gestion des garanties produits et retour RMA (ref. 943xxxxxxx)
  • Firmware actuel et en secours (seulement pour les équipements supportant cette fonctionnalité)
  • Durée de fonctionnement : permet de mettre en évidence les coupures de courant ou les redémarrages)
  • Date et heure : permet de vérifier que la mise à l’heure SNTP est correctement réalisée
  • Température : valeur remontée au moment de la collecte des informations – permet de mettre en évidence les points chauds et les insuffisances de circulation d’air
  • Ventilateur : pour les MACH4000
  • Alimentations : état des alimentations et type de source (pour les Mach4000) – il est important, si vous mélangé double entrée 24V et simple entrée 24V et câbler les pontages sur les simples entrées pour faire la distinction entre une source défaillante et un pontage manquant.
  • Position des DIP switchs (Powermice, famille MS et famille RS) – pour éviter les problèmes en cas de rechargement d’une configuration

[/tab]

[tab title=”Onglet ‘Ports status’“]

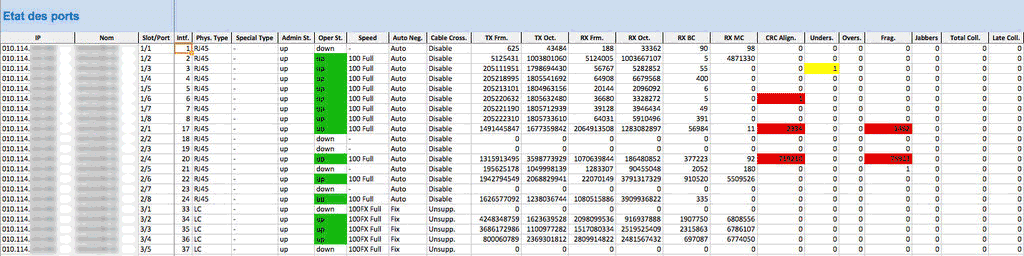

bandeau-SysInfoReport-2

  • Informations sur le port
    • Nom et IP
    • Emplacement et numéro de l’interface (utile pour les requêtes manuelles en SNMP)
    • Type physique du port (cuivre, optique LC, SC…)
    • Caractéristique particulière du port : (port de l’anneau ou de ring coupling)
    • Etat Admin : port actif ou désactivé
    • Etat opérationnel : équipement distant connecté ou non (le port est-il libre ou l’équipement non démarré)
    • Vitesse et duplex : les configurations Half Duplex en 100Mb/s ou plus sont mis en évidence (problème potentiel de duplex)
    • Etat autonégociation : forcé ou automatique
    • Etat du croisement du port (si supporté pour le port)
  • Compteurs statistiques chaque port :
    • Octets et paquets émis/reçus,
    • Unicast versus non unicast reçus
  • Compteurs d’erreurs : permet de mettre en évidence (colorisation) les duplex incorrects, problèmes de longueur de câble cuivre, problèmes électromagnétique, défaillances de coupleurs optiques…
    • CRC et erreurs d’alignement
    • Undersize
    • Oversize
    • Fragment
    • Jabber
    • Total et Late Collision

[/tab]

[/tab_container]

[/toggle]

[toggle title=”Rapport basé sur la Documentation”]

Ce rapport constitue un véritable inventaire physique des équipements présents dans votre réseau avec tous les numéros de série (pas seulement ceux du châssis mais aussi des Modules, Clé USB, SFP…). Il est issu de la fonction “Documentation des équipements” présent dans le logiciel industrial Hivision. Certains de ces éléments sont présents dans les autres rapports.

[tab_container initial_open=”1″]

[tab title=”Onglet ‘Switchs“]

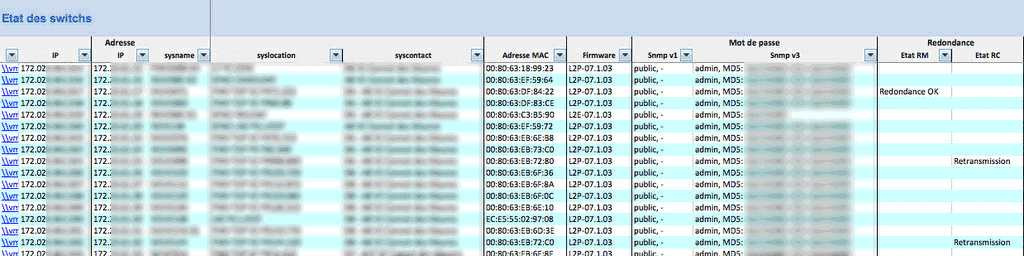

bandeau-DocReport-1

  • Identification du switch (IP,  nom, emplacement, contact),
  • Adresse MAC
  • Firmware utilisé
  • Communautés SNMPv1 /v2
  • Mot de passe SNMPv3 (si vous en avez autorisé l’affichage dans industrial Hivision)
  • Etat des Redondances (en Anneau et de type ring-coupling) : Redondance OK ou Retransmission (lien redondant activé)

[/tab]

[tab title=”Onglet ‘NumSerie’“]

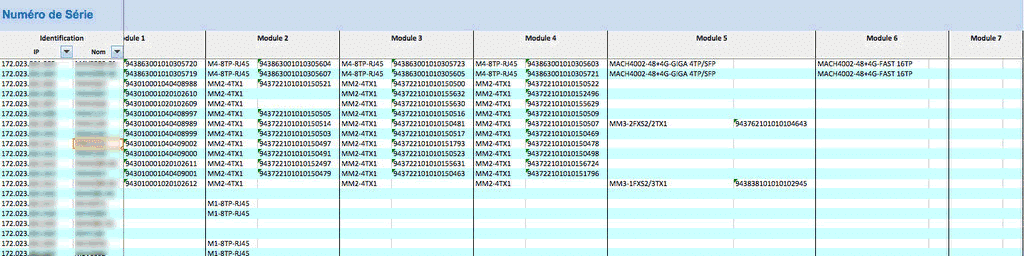

bandeau-DocReport-2

  •  Identification du switch (IP,  nom),
  • Type d’équipement (référence courte) et n° de série
  • Clé ACA présente ou non et n° de série de celle ci
  • Module 1 à 7 (si présent) : Type de module et n° de série

[/tab]

[tab title=”Onglet ‘SFP’“]

  • Identification du switch (IP,  nom),
  • N° de module et port contenant un SFP
  • Type du SFP (M-FAST-SFP-MM, M-SFP-LH/LC,…)
  • Fabricant
  • Numéro de série

[/tab]

[tab title=”Onglet ‘Interfaces’“]

  •  Identification du switch (IP,  nom),
  • N° de module et de port
  • Type du port : uplink ou terminal
  • Etat du port (connecté en vert ou non connecté)
  • Média : TP, FX…
  • Vitesse
  • Duplex (en jaune si HDX)
  • Etat (actif ou désactivé : en jaune)

[/tab]

[/tab_container]

[/toggle]

[/toggle_container]Pour  produire ces rapports, il ne nous est pas nécessaire d’être présent sur votre site, il vous suffit de nous passer commande de la prestation d’analyse des fichiers du CollectTool et nous vous ferons parvenir dans les plus brefs délais les rapports Excel correspondant à votre installation.

* Cet outil, développé en interne, évolue avec le temps et les missions que nous réalisons. Il en est à sa version 3 actuellement et devrait intégrer prochainement une meilleure compatibilité avec les nouvelles gammes RSP et MSP.
